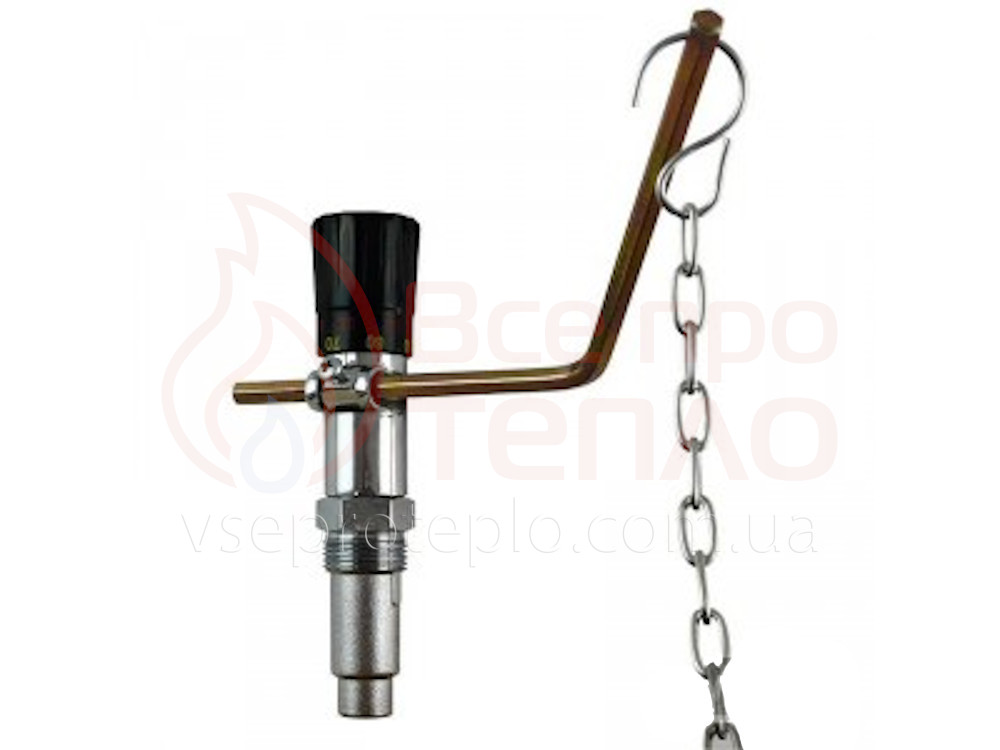

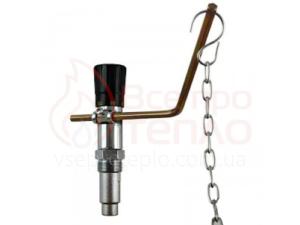

Терморегулятор тяги Regulus RT4
Терморегулятор тяги Regulus RT4 инструкция regulus rt4 скан

Терморегулятор тяги Regulus RT4

670.00 Грн

Регулятор тяги Regulus RT4 предназначен для управления подачи воздуха в топку твердотопливного котла, следовательно управляет горением и повышает КПД. Основным преимуществом данного регулятора перед электронными блоками управления - полностью независимость от электропитания.

Принцип работы: вкрученный в "рубашку" котла с теплоносителем, терморегулятор Regulus RT4 через поворотный рычаг натягивает цепочку, которая одним концом закреплена на нижней дверце котла (поддувало), тем самым приоткрывает либо наоборот закрывает её, регулируя подачу воздуха в зону горения (снижает или повышает интенсивность горения).

МОНТАЖ

  • Уплотнить резьбу тефлоновой лентой
  • Закрутить погружную гильзу (резьба G 3/4 ) в резьбовую муфту котла
  • Зафиксировать рычажную тягу
  • Закрепить цепь на рычажной тяге и воздухоподводящей заслонке (поддувале)
  • Цепь свешивается свободно, а рычажная тяга свободно перемещается при вращении ручки настройки

КАЛИБРОВКА

  • Разжечь котел при вручную открытой воздухоподводящей заслонке
  • Установить ручку настройки регулятора горения на 60ºC
  • Когда температура воды достигнет 60ºC и будет оставаться устойчивой, отрегулировать длину цепи так, чтобы дверца оставалась открытой на 2 мм.

Инструкция по установке Regulus RT4


Регуляторы тяги Regulus RT4 пользуются наибольшим спросом среди украинских пользователей котлов на твердом топливе благодаря своим качествам:

  • надёжный и точный термостатический элемент;
  • простая регулировка поворотной головкой со шкалой;
  • возможна установка в вертикальном или горизотальном положении;
  • не требуют электропитания;
  • прочный и термостойкий корпус и детали;
  • низкая цена.

Более старая версия Regulus RT3 была с неразборной гильзой. Модель RT4 с гильзой, которая легко отсоединяется от корпуса и остается в котле при демонтаже терморегулятора - не требуется сливать теплоноситель. Для установки гильзы нужен рожковый ключ на 27, а сам регулятор выкручивается с помощью рычага для цепочки.
Замена регулятора осуществляется без слива теплоносителя из системы!

Чтобы купить терморегулятор тяги Regulus RT4 в Харькове, Киеве и Днепре оставьте заявку на нашем сайте.

При выборе терморегулятора рекомендуем прочитать нашу статью "Сравнение регуляторов тяги".



Технические характеристики
Диапазон регулировки, °C30-90
Максимальная допустимая температура, °C120
Монтажное положениегоризонтальное, вертикальное
Нагрузка на цепочку, кг1
Соединение на котле 3/4"
Длина цепочки, мм1260
Уклон рычага, град120
Размер рычага145+120
Длина погружной втулки, мм61
Температура окружающей среды, °C60
Материал изготовлениялатунь
ПроизводительRegulus
Гарантия, мес24
