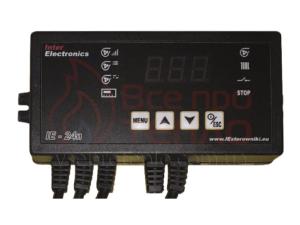

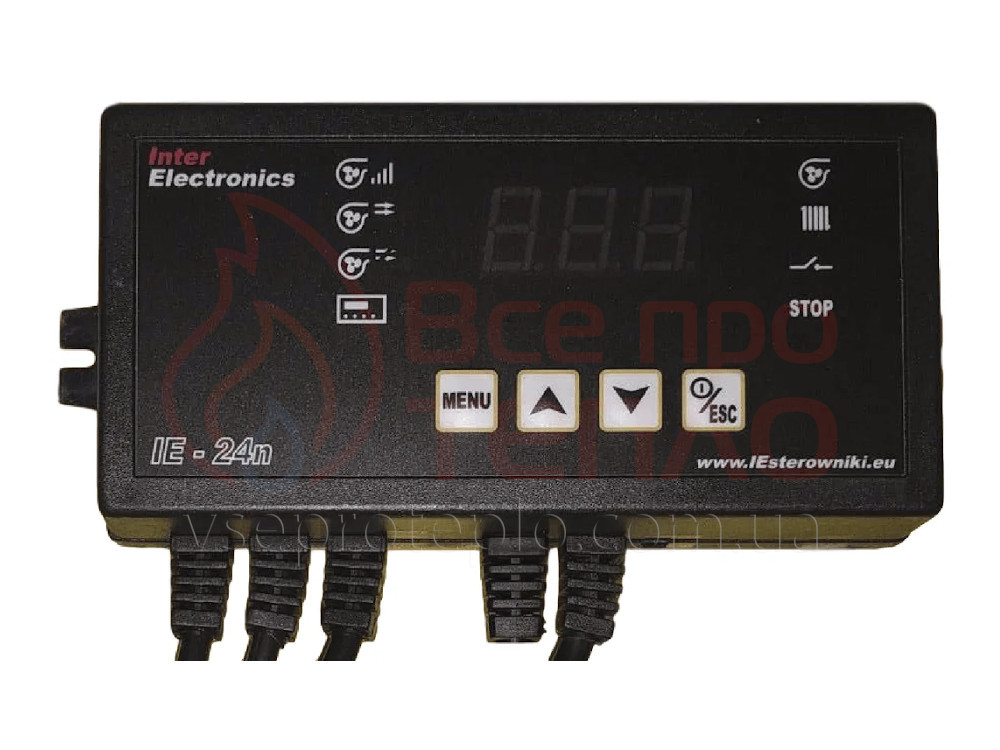

Автоматика IE-24n

Контроллер IE-24n предназначен для управления нагнетанием воздуха и циркуляционным насосом воды в твердотопливных котлах. Его задача - поддерживать заданную температуру в котле с помощью плавного регулирования скорости вентилятора, он продувает котел для удаления излишков газов, образующихся в процессе горения, и защищает систему центрального отопления от кипения воды. Регулятор оснащен алгоритмами регулирования, позволяющими экономить топливо. В контроллере можно программировать: продувки, максимальные и минимальные обороты вентилятора, температуру включения циркуляционного насоса, заданную температуру. Ряд этих функций позволяет адаптировать метод управления к конструкции котла, типу и качеству топлива.

Контроллер имеет независимую дополнительную тепловую защиту, которая полностью отключает вентиляторный контур, когда температура котла превышает 90 ºC. Тепловая защита размещена в медной трубке вместе с датчиком температуры, что гарантирует, что температура всегда будет такой же, как на котле.

Дополнительно регулятор снабжен функциями, а именно:

• Память функций в случае сбоя питания В случае сбоя питания все функции, установленные пользователем, сохраняются
• Антистоп - эта функция предотвращает заклинивание насоса в летний сезон, когда он не используется. Контроллер включает насос на 10 секунд каждые 10 дней.
• Антифриз предотвращает замерзание воды в системе центрального отопления за счет включения насоса при температуре ниже 7 ºC.
• Контроль ошибочных настроек продувки - эта функция дополнительно защищает котел от перегрева, она активируется, когда температура в топке поднимается на 5 ºC выше заданной температуры. Удары производятся по особому алгоритму, чтобы предотвратить дальнейшее повышение температуры.
• Гистерезис котла - эта функция предотвращает постоянное включение и выключение вентилятора, например, при колебаниях температуры от 50 ºC до 49 ºC. Гистерезис - это разница между заданной температурой и температурой возврата в рабочий режим, например, когда заданная температура составляет 50 ºC, а гистерезис составляет 2 ºC, переход в цикл обслуживания будет происходить после достижения температуры 50 ºC, а возврат в рабочий цикл произойдет после понижения температуры до 48 ºC. Гистерезис можно установить от 1 ºC до 5 ºC.
• Отключение продувки, выбрав значение «0» в опции времени продувки, мы полностью отключаем потоки воздуха.

Температура включения насоса ЦО - возможность установить температуру, при которой насос будет активирован. В случае, если один насос центрального отопления поддерживает резервуар для горячей воды и установку, рекомендуется, чтобы температура выключения насоса была около 45 ºC, это предотвратит охлаждение воды в бойлере, когда котел гаснет.

Контроллер снабжен обширным СЕРВИСНЫМ МЕНЮ, имеющим такие функции как:

• ВРЕМЯ РАЗЖИГА
• ГИСТЕРЕЗИС КОТЛА
• ВРЕМЯ ОЖИДАНИЯ
• РЕГУЛИРОВКА ПЕРВОЙ СКОРОСТИ НАДУВКИ
• CO. НАСОС ГИСТЕРЕЗИС
• НАСТРОЙКА ТЕМП. ТРЕВОГА

• Кабель питания - 1,5 м
• Кабель нагнетателя - 0,6 м
• Кабель датчика температуры - 0,6 м
• Кабель питания насоса ЦО - 1,5 м
• Вход комнатного регулятора - разъем клеммной колодки на главной плате

1.    КОНТРОЛЛЕР

2.    КРОНШТЕЙН ДЛЯ МОНТАЖА КОНТРОЛЛЕРА НА КОТЛЕ

3.    ВИНТЫ ДЛЯ КРЕПЛЕНИЯ КОНТРОЛЛЕРА.

4.    РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

Чтобы купить контроллер Inter Electronics IE-24n в Харькове, Киеве или с доставкой по Украине, оставьте заявку на нашем сайте.
