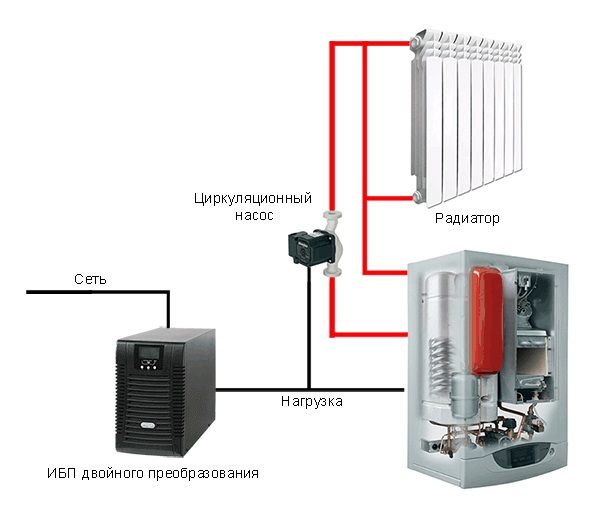

Система отопления с газовым котлом и ИБП

Источники бесперебойного питания (ИБП) обеспечивают работу систем отопления с топливными котлами в случае аварийного или планового отключения электричества. В зависимости от схемы ИБП также стабилизируют напряжение для защиты от сбоев управляющей автоматики и циркуляционных насосов.

Назначение ИБП

Запитываемое от бесперебойника оборудование включено в состав отопительного агрегата (газовый, твердотопливный или дизельный котел) или вынесено наружу

  • управляющие блоки, контрольные панели, пульты;
  • активные устройства (электровоспламенители и термостаты);
  • насосы в системах с принудительной циркуляцией теплоносителя;
  • нагнетающие вентиляторы.

Суммарная мощность этой аппаратуры редко превышает 1 кВт для бытовых агрегатов. Это в несколько раз меньше мощности самого отопителя, но при обесточивании и остановке приборов котел либо сам погаснет, либо его придется гасить, чтобы избежать аварийной ситуации (перегрева воды в теплообменнике).

Состав и основные характеристики ИБП

В состав бесперебойника входят: фильтры и стабилизаторы напряжения, зарядное устройство для аккумуляторной батареи (и зачастую сама батарея), инверторы для преобразования переменного тока в постоянный и обратно. Более подробную элементную схему можно посмотреть в паспорте на изделие.

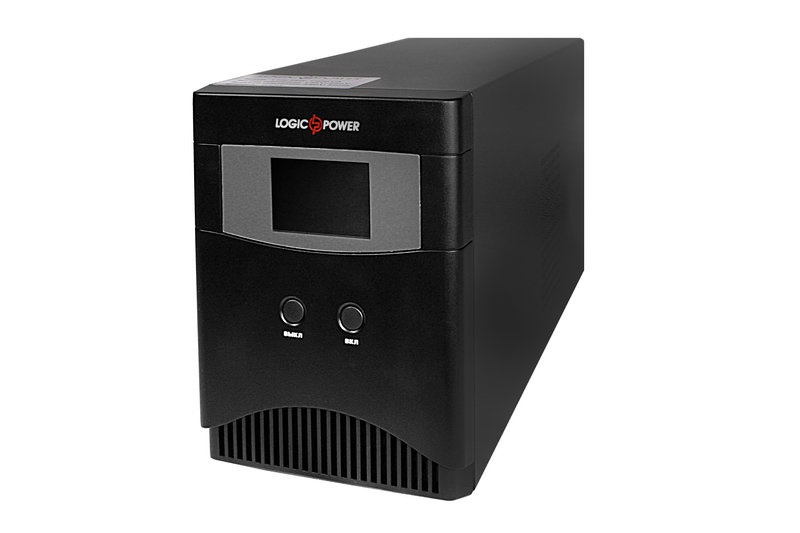

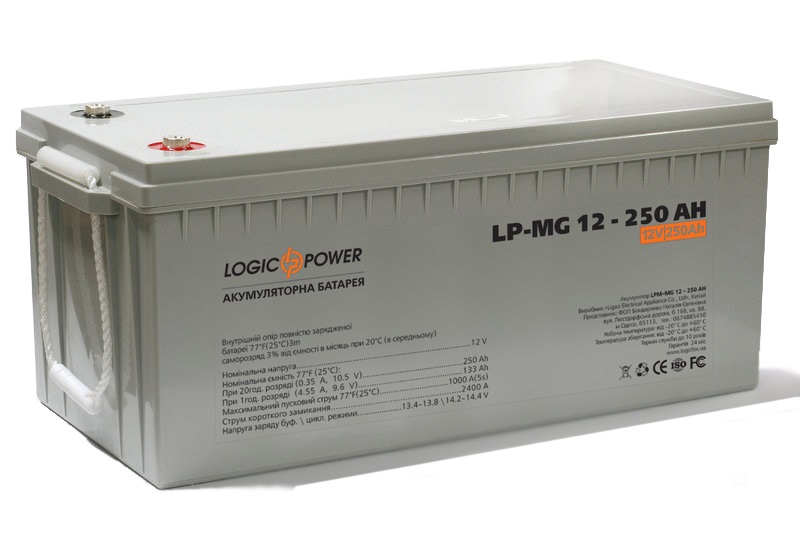

ИБП для котлаИБП для котла батарея для ИБПБатарея для ИБП

Для автоматики и асинхронных электродвигателей насосов и вентиляторов котлов важны следующие характеристики ИБП:

  • время переключения на аккумуляторное питание при обесточивании основной электросети;
  • форма выходного напряжения – для котельной аппаратуры нужна синусоидальная;
  • ёмкость батарей в ампер-часах.

И, конечно, с потребительской точки зрения учитываются цена источников бесперебойного питания для котлов, эксплуатационные показатели: КПД, шум во время работы, нагрев, управляемость (наличие индикаторов и панелей).

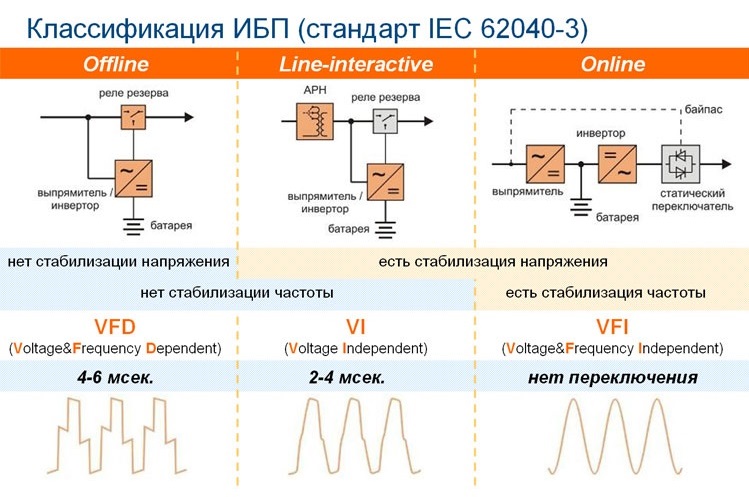

Виды источников бесперебойного питания

Существуют три основных вида ИБП:

  • Оff-line, Standby или резервные: электропитание подаётся одновременно на нагрузочную аппаратуру и на аккумуляторную батарею. Пассивные фильтры отсекают высокоамплитудные скачки напряжения и помехи, а при обесточивании ток подается от аккумулятора. Не годятся ввиду большого времени переключения (4..12 мс) и несинусоидального выходного напряжения (аппроксимация к синусоиде). Хотя просты и дешёвы.
  • Интерактивные или линейно-интерактивные ИБП (Line-Interactive): в принципе аналогичны резервным, но добавлен стабилизатор напряжения. Выходная форма – синусоида или трапеция, время переключения 5..6 мс. Это обычное решение для автоматики и активной обвязки твердотопливных котлов по цене и показателям.
  • On-line или бесперебойники двойного преобразования: входящее напряжение всегда преобразовывается в постоянный ток 12 В для зарядки аккумуляторов, а затем снова преобразовывается в переменные 220 В для питания нагрузки. В итоге: время переключения нулевое, все импульсы, скачки и помехи отсекаются ещё на первом преобразовании. Это оборудование дорогое и применяется в основном для ответственных серверов, рабочих станций и оборудования жизнеобеспечения. Ввиду двойного инвертирования КПД аппаратов 80-94% (первые два вида – до 99%), также наблюдается тепловыделение и слышен шум при работе.

Выбор ИБП для котла

  1. Как уже было сказано выше – нужна синусоидальная форма выходного напряжения, поэтому это первое, на что следует обратить внимание в техпаспорте.
  2. Необходимо знать суммарную потребляемую мощность наших приборов: блока управления, насоса, вентилятора и т.д. и их количество (так как блок питания имеет определенное количество разъемов, подключать через «тройники» не годится).
  3. Приблизительные данные по соотношению Ач аккумуляторной батареи и потребляемых Вт приведены в таблице ниже:

Время работы при соответствующей ёмкости в Ач и нагрузке в Вт



100 Вт

150 Вт

200 Вт

300 Вт

500 Вт

60 Ач

6 ч

4 ч

3 ч

2 ч

72 мин

75 Ач

7 ч 30 мин

5 ч

3 ч 45 мин

2 ч 30 мин

1 ч 30 мин

90 Ач

9 ч 10 мин

6 ч 06 мин

4 ч 35 мин

3 ч 05 мин

1 ч 50 мин

100 Ач

10 ч 05 мин

6 ч 45 мин

5 ч 05 мин

3 ч 25 мин

2 ч

150 Ач

15 ч 10 мин

10 ч 05 мин

7 ч 40 мин

5 ч 05 мин

3 ч

180 Ач

18 ч 10 мин

12 ч 05 мин

9 ч 05 мин

6 ч 05 мин

3 ч 40 мин



У некоторых ИБП есть встроенные аккумуляторы – как правило, маломощные, достаточные для работы в течение нескольких десятков минут, то есть, чтобы успеть завершить работу автоматики, затушить котёл. Такие бесперебойники применяются, если ток пропадает ненадолго. Если отключения длительные, то необходимо подключать несколько внешних аккумуляторных батарей.

В целом, блок аварийного питания с аккумуляторами может затянуть прилично по весу, габаритам и стоимости, но нужно помнить, что от этого зависит продолжительность его функционирования, а значит и тепло в вашем доме, пока снова не включат свет.
