Выбор радиаторов отопления


От выбора радиаторов и их правильной установки зависит эффективность отопительной системы. При растущих ценах на топливо для котлов и центральное отопление, каждый рачительный хозяин хочет получить максимальную теплоотдачу от греющих приборов. Старые батареи меняют на эстетичные радиаторы-конвекторы из новых материалов, с термостатами. Рассмотрим, какие радиаторы представлены на рынке.

Виды радиаторов

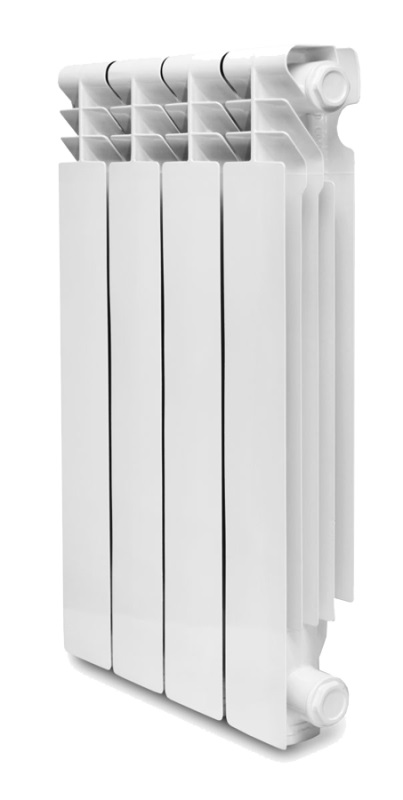

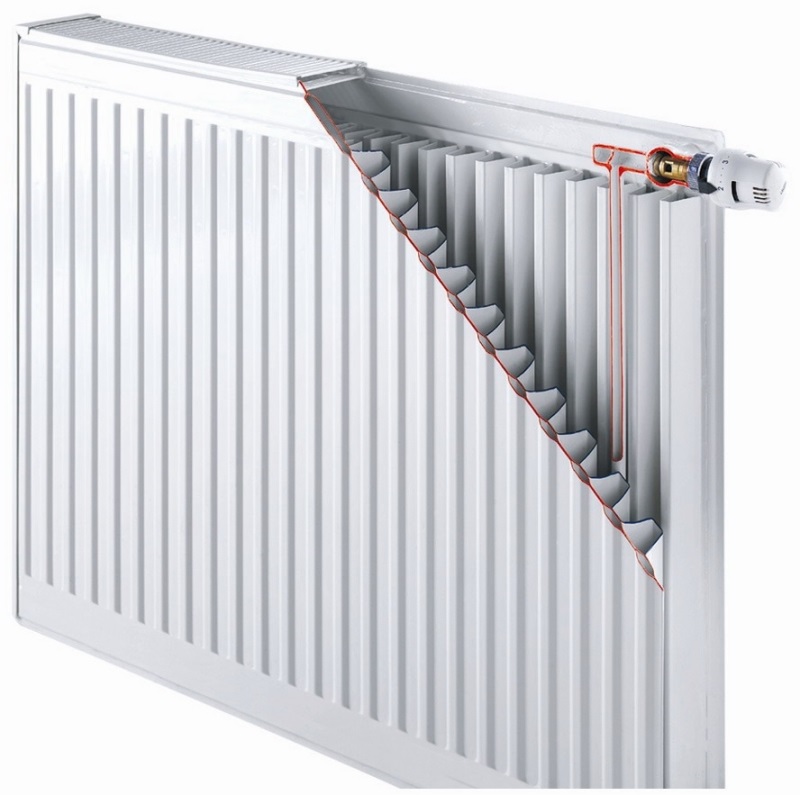

алюминиевый секционный радиаторАлюминиевый секционный радиатор панельный радиаторПанельный радиатор

Секционные радиаторы – это наборные батареи из отдельных элементов (секций), каждая из которых уже представляет собой греющий прибор. Собирая секции, получают батарею той или иной мощности и габаритов.

В панельных радиаторах широкая плоская панель, отдающая тепло излучением, сочетается с пластинчатым конвектором, съём тепла с которого происходит восходящим воздушным потоком. Подбор мощности панельного радиатора осуществляется из ассортимента готовых изделий.

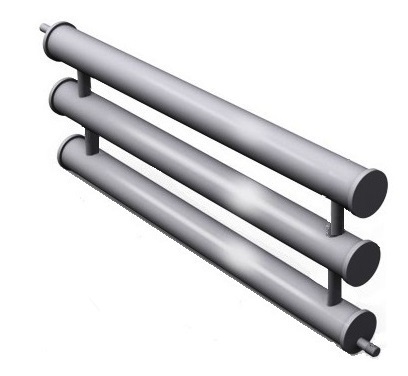

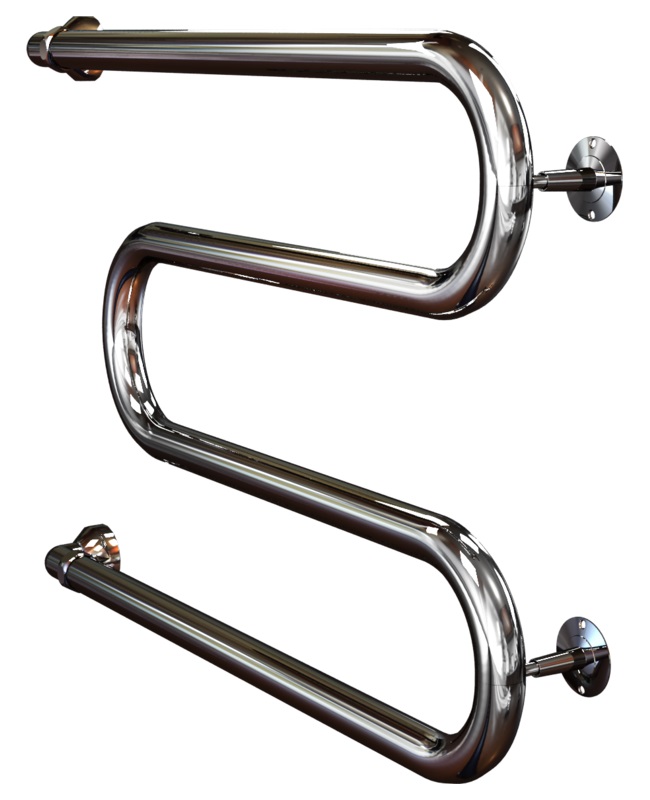

Есть ещё так называемые регистры отопления, которые применяются в основном в бытовых и производственных помещениях. Это трубы диаметром от 50 мм и более, длиной в несколько метров в несколько горизонтальных рядов вдоль стены. Самопальные конструкции, изготавливаемые на месте, в цеху, но достаточно практичные. регистр отопленияРегистр отопления полотенцесушительПолотенцесушитель - тоже разновидность трубчатого радиатора

В зависимости от материала радиаторы бывают:

Начнём с последних, как наиболее знакомых и повсеместно распространённых. Это чугунные «гармошки», то есть секционные батареи из чугуна. Наиболее известна модель МС-140-500, где 140 – это глубина секции, а 500 – межосевое расстояние в мм (от центра входа до центра слива). Общая высота секции 588 мм. Менее распространены модели с межосевым расстоянием 300 мм.

Основные параметры секции МС-140

Тепловая мощность, Вт

150-160

чугунный радиатор

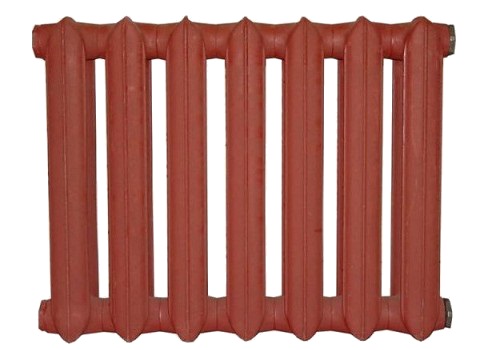

Чугунный секционный радиатор МС-140-500

Объём теплоносителя, л

1,45

Рабочее давление, атм.

6

Максимальное давление, атм.

12

Вес, кг

7,1



Как видим, это довольно тяжёлые штуки, особенно, если учесть, что батарея для обогрева комнаты состоит из 6-9 секций. Тем не менее,  у чугунных радиаторов свои плюсы:

  • коррозионная стойкость;
  • высокая «теплоприёмность», радиаторы долго прогреваются, но и долго остывают;
  • основная часть тепла передаётся излучением, т.е. идёт вглубь помещения и греет большую площадь;
  • благодаря широкому сечению каналов достигается хороший ток теплоносителя, даже при некоторых отложениях внутри;
  • долгий срок службы – до полувека.

Минусы тоже, что называется, на лицо:

  • непрезентабельный внешний вид, который не вписывается в современный интерьер офисных помещений;
  • необходимость в покраске;
  • труднодоступные внутренние поверхности, на которых накапливается пыль;
  • затруднённый монтаж из-за большой массы.

Алюминиевые радиаторы

Лёгкие секционные радиаторы, изготовленные из алюминиевого сплава литьём или экструзией. Литые более распространены, они наборные, поэтому удобны при подборе мощности батарей. Экструзионные сразу состоят из определённого числа секций, запрессованных (или даже приклеенных) на литые водяные коллекторы. Это удешевляет конструкцию, но делает её неразборной, т.е. покупатель оперирует уже готовыми типоразмерами.

Средние параметры алюминиевой секции

(различаются по маркам и моделям):

Тепловая мощность, Вт

170-190

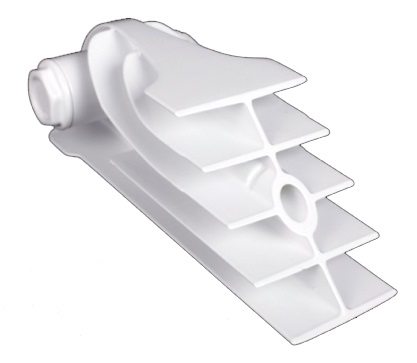

Секция алюминиевого радиатора в разрезе

Объём теплоносителя, л

0,3

Рабочее давление, атм.

16

Максимальное давление, атм.

25

Вес, кг

1



Алюминиевые радиаторы устойчивы к коррозии, очень быстро прогревают помещение за счёт высокой теплоотдачи – как излучением, так и конвекцией (конвекционные каналы между рёбер).

Недостатки – при контакте с алюминием происходит незначительное выделение водорода из теплоносителя-воды, который нужно стравливать. Ииз-за небольшого проходного сечения каналов возникает потребность в периодической прочистке радиаторов. Некачественный теплоноситель вызывает электрохимическую коррозию внутренних каналов, если в системе присутствует латунная или бронзовая арматура.

Рабочее давление может варьироваться от 6 атм. для бюджетных моделей до 16 атм. для класса премиум. 6 атм. вполне достаточно для систем отопления многоквартирных домов советской постройки, в новострое может быть своя котельная и, соответственно, давление выше, 10-16 атм., а для многоэтажек и того больше. Поэтому в таких случаях применяют биметаллические радиаторы.

Биметаллические радиаторы

В биметаллических батареях стальные коллекторы и каналы с алюминиевым оребрением. Таким образом, мы получаем прочность стали при теплопередающих свойствах алюминия. Это секционные радиаторы, по дизайну практически неотличимые от алюминиевых. Вся «фишка» биметаллических батарей – повышенная стойкость к гидроударам.

Средние параметры секции биметаллической батареи:

Тепловая мощность, Вт

160-180

Объём теплоносителя, л

0,3

Рабочее давление, атм.

25

Максимальное давление, атм.

40

Вес, кг

1,3

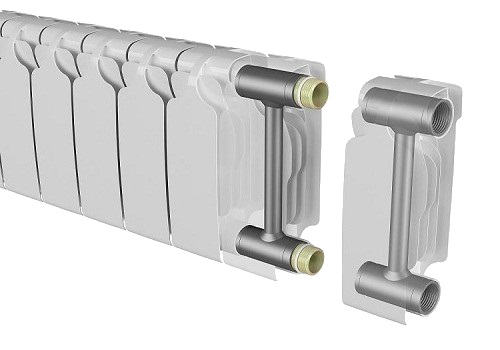

биметаллический радиаторБиметаллический радиатор

Вместе с материалами, биметаллические радиаторы переняли их преимущества и недостатки.

Плюсы:

  • коррозионная стойкость – снаружи стальные детали защищены слоем алюминия;
  • быстрый прогрев излучением и конвекцией;
  • лёгкость сборки и монтажа.

Минусы:

  • тепловая мощность в среднем всё-таки чуть меньше, чем у чисто алюминиевых батарей;
  • дороже алюминиевых из-за более сложной технологии производства.

Встречаются биметаллические сочетания медь-алюминий, которые при высокой теплоотдаче, тем не менее, слабо держат гидронагрузки, к тому же стоят недёшево.

Стальные радиаторы

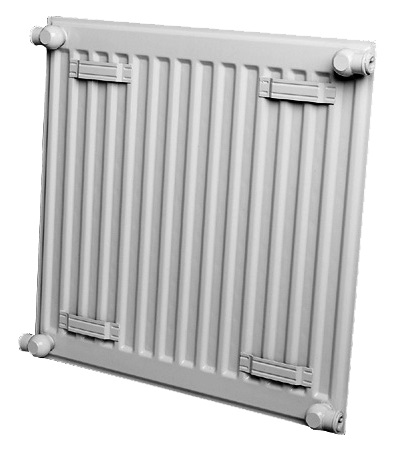

панель стального радиатора

Панель стального радиатора

Все панельные радиаторы изготавливаются из стали. Конструктивно панель представляет собой сваренные по периметру два листа металла с выштамповками, образующими каналы для теплоносителя. Толщина листового материала 1,1-1,3 мм, поэтому выштамповки играют роль и рёбер жёсткости.

К полученной панели может добавляться пластинчатый конвектор, вторая панель, ещё конвектор, и т.д., до получения трёхслойного «сэндвича». Ряды типоразмеров так и маркируются – 11, 21, 22, 33, соответственно, первая цифра – количество панелей, вторая – количество конвекторов.

Данный тип радиаторов желательно применять только в автономных системах отопления, где рабочее давление не более 6 атм., а гидроудары в пределах 12 атм., иначе панели попросту выпучит или они дадут течь.

Вес и объём теплоносителя зависят от типоразмера и указываются в паспорте для каждой модели. Тепловая мощность рассчитывается по таблицам производителя в зависимости от высоты, длины радиатора и количества панелей в нём.

Плюсы стальных батарей:

  • высокая теплоотдача;
  • доступность поверхностей для уборки пыли;
  • промышленная долговечная покраска.

Минусы:

  • сравнительно большой объём теплоносителя, а значит, сложнее регулировка; инерционность всей системы в целом;
  • подверженность коррозии; воду из таких радиаторов не рекомендуется сливать на лето.

Кроме того, есть и трубчатые стальные радиаторы, которые по виду напоминают чугунные, но с гораздо более скромными характеристиками по переносимым нагрузкам и стойкости к ржавчине. Это скорее дизайнерские решения, чем основные греющие приборы.

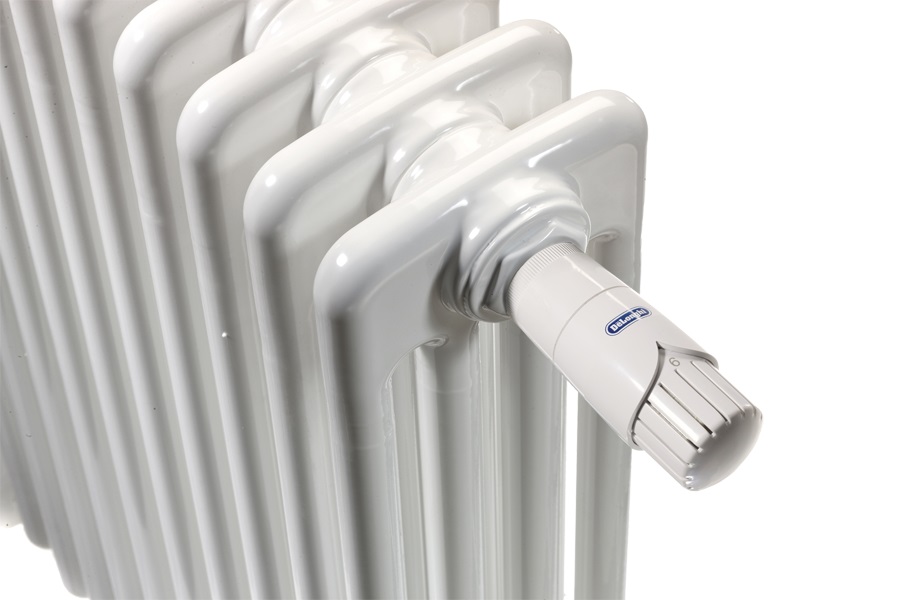

стальной трубчатый радиаторСтальной трубчатый радиатор

Какой выбрать радиатор?

Следует ориентироваться на характеристики теплоносителя и системы отопления: рабочее давление, максимальное (возможность гидроударов), чистоту и химическую нейтральность теплоносителя. Для централизованных систем у этих показателей сильный разброс, поэтому следует склоняться к более «живучим» батареям – биметаллическим и чугунным. Там, где есть возможность управлять качеством и режимом подачи теплонесущей жидкости, применяют более «нежные» и дешёвые варианты. При покупке радиаторов ориентируйтесь на паспортные данные модели.

При замене старых радиаторов с сохранением подводимых коммуникаций обращайте внимание на межосевое расстояние, а также на способ подключения – сбоку или снизу.

Сводная таблица усреднённых свойств радиаторов для сравнения

Вид радиаторов

алюминиевые

биметаллические

чугунные

стальные (панельные)

Давление, атм.:









рабочее

16

25

6

6

максимальное

25

40

12

12

Мощность, Вт

170-190

160-180

150-160

по типоразмеру

Прогрев помещения

быстрый

быстрый

медленный

быстрый

Вес

малый

малый

большой

средний

Стойкость к коррозии

устойчивы

устойчивы

устойчивы

неустойчивы при сливе воды
