Расчёт дымоходов


Дымоход не просто труба, через которую выходит дым, а немаловажная часть отопительного агрегата (твердотопливного котла). Неправильно рассчитанный или смонтированный дымоход существенно снижает КПД обогревательного прибора, ускоряет его и своё собственное разрушение от коррозии, не говоря уж об опасности пожара или отравления угарным газом. Поэтому в этой статье мы расскажем, какие бывают дымоходы, как подобрать высоту и диаметр, и поясним особенности монтажа.

Виды дымоходов

  • Кирпичные
  • Металлические
  • Керамические

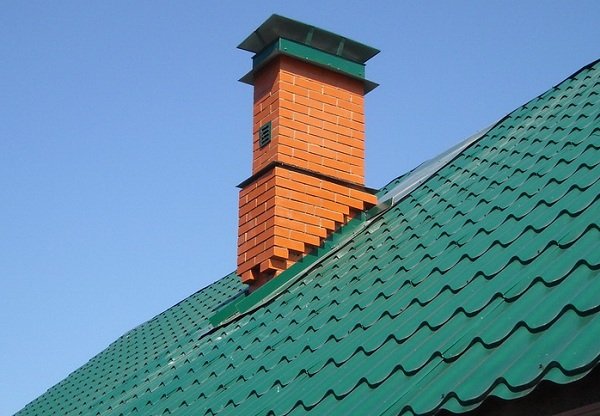

кирпичный дымоход Кирпичные дымоходы выкладываются домах, обогреваемых обычными печами. Подразумевается, что это делает опытный печник, рассчитавший все необходимые габариты и геометрическую форму.
Нас же интересует ситуация, когда в помещение устанавливается отопительный котёл «с нуля», либо же модернизируется или дополняется существующая теплосистема.

Металлические дымоходы

Современные решения для дымоходов – это модульные конструкции из стали или керамики.
Дымоходные трубы из нержавейки бывают как одностенные, так и «сэндвичи» с внешней оболочкой из нержавейки или более дешёвой оцинкованной стали (или стали с покраской). Пространство между внутренней и наружной трубами в «сэндвиче» заполнено теплоизолирующим материалом – базальтовой ватой или перлитом.
Основные марки применяемой стали: AISI 304, 316, 430, которые позволяют работать в диапазоне температур исходящих продуктов горения от 300 до 600° С при топке дровами или углём. Остерегайтесь более дешёвых марок стали, например, AISI 201 – в ней существенно ниже содержание легирующих добавок хрома и никеля, что резко укорачивает срок службы дымохода.

Особенности металлических дымоходов

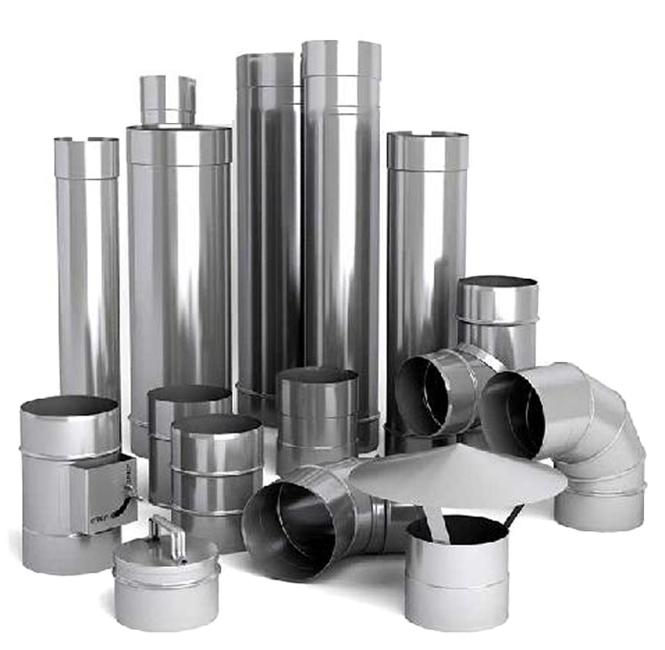

Одностенные трубы, иначе называемые одноконтурными, используются для коротких участков внутри помещения, например, отвод непосредственно от котла. Так как металл интенсивно отдаёт тепло, то при большой длине в таких трубах образуется конденсат и нарушается тяга. Поэтому нельзя собрать дымоход только из одностенки, его необходимо изолировать. Как вариант – это прокладка одностенных труб внутри старых кирпичных дымоходов с засыпкой теплоизоляционного материала между трубой и кирпичом. одностенный дымоход

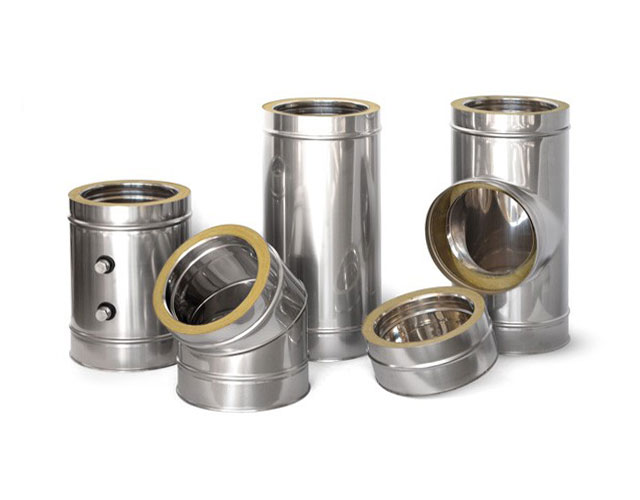

«Сэндвичи», они же двухконтурные, лишены этого недостатка, так как уже «утеплены». Широкий ассортимент типоразмеров позволяет быстро собрать дымоход любой длины и конфигурации, так как монтаж осуществляется труба в трубу без каких-либо дополнительных приспособлений. Стыки модулей, как правило, имеют посадочные места с рифлением, облегчающие насадку. Секции скрепляют хомутами, вытяжными заклёпками или саморезами с нанесением термостойкого герметика с рабочей температурой до 1000° С.

Керамические дымоходы

Керамические дымоходы не боятся коррозии и горячих газов, что делает их практически «вечными». Однако они и стоят дороже, к тому же их сборка гораздо дольше и сложнее ввиду специфики материала.

Следует предупредить о недопустимости использования асбоцементных труб для дымоходов твердотопливных котлов. Это запрещено СНиПами и противоречит элементарной логике: данный материал не термоустойчив и гигроскопичен, а значит, при высоких температурах дыма попросту может лопнуть, а если и продержится какое-то время, то будет впитывать конденсат. Не стоит оглядываться на массовое применение асбоцементных труб в дачных домиках – это результат, прежде всего, их дешевизны и доступности в советское время и технической неграмотности «огородников». Да, дымоход может быть асбоцементным, но только для газовых котлов и только на последних участках, где продукты горения уже остыли ниже 300° С, а газовый конденсат не имеет таких токсичных составляющих, как у твёрдого топлива.

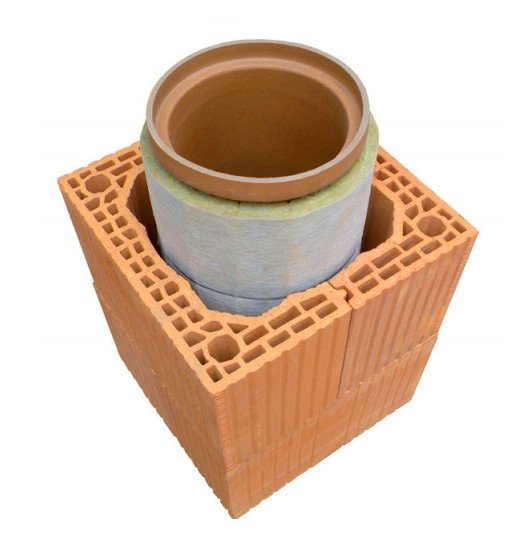

керамический дымоход

Секция керамического дымохода в утеплителе и облицовочном кирпиче.

Как выбрать диаметр и высоту дымохода?

Диаметр и высота регламентированы строительными нормами (СНиП 2.04.05.91), определяются расчётами, и уже заложены в конструкцию устанавливаемого отопительного оборудования.
В паспорте любого котла среди прочих данных обязательно указан диаметр выходного патрубка и минимальная высота дымохода. Два самых общих правила, которые следует помнить:

  • на каждый кВт мощности котла полагается минимум 800 мм кв. площади сечения дымохода;
  • от колосников до устья трубы должно быть не менее 5 м.

Изменения диаметра по длине дымохода недопустимы. Для дымоходов прямоугольного сечения немного другие требования, связанные с возникновением тормозящих завихрений в потоке дыма, но это касается в основном кирпичных, а мы рассматриваем круглые стальные изделия.

Требования СНиП по монтажу дымоходов

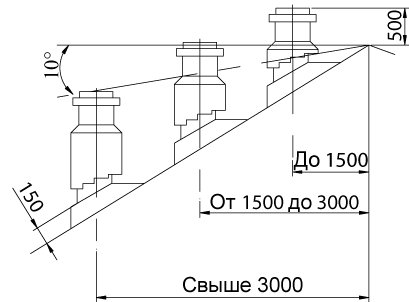

СНиП устанавливаю такие требования к высоте дымохода над кровлей:

  • не менее 500 мм над плоской крышей или если выход дымохода на расстоянии до 1,5 м от конька;
  • не ниже конька, если труба в пределах 1,5-3 метров от него;
  • не ниже линии в 10°, проведённой от конька к горизонту, если труба дальше 3 метров.

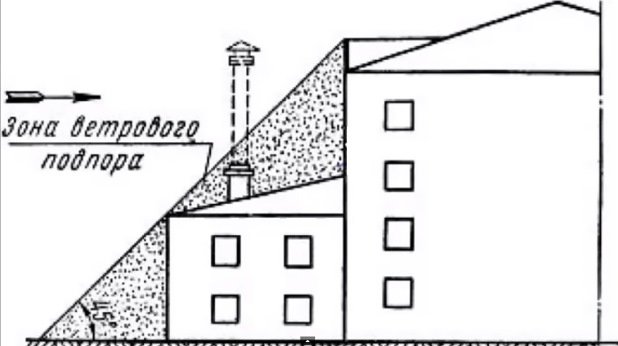

Если к зданию пристроены более высокие, то трубу необходимо повышать до их уровня кровли, выводя минимум на 0,5 м из так называемой «зоны ветрового подпора». Дымоход должен быть не ниже рядом расположенных вентиляционных выходов.

Дополнительное наращивание высоты может понадобиться после пробного протапливания, во время которого проверяется тяга и герметичность стыков. Чрезмерное увеличение высоты дымохода приводит к значительному охлаждению дыма из-за чего тяга ухудшается и  образуется много конденсата, возможно задымление внутри помещения. В таких случаях применяют специальные дымососы. Если труба выше 2 м над крышей, её необходимо укреплять растяжками.

Монтаж дымохода из двухконтурных модулей

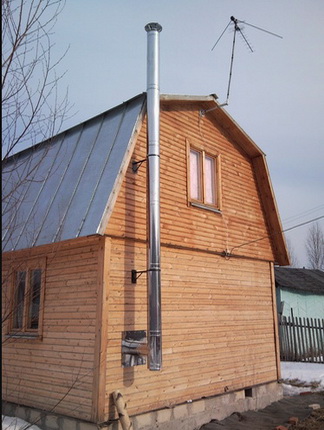

наружный дымоход

Наружный дымоход

Из «сэндвичей» монтируют дымоход как внутри помещения, так и снаружи. Второй вариант предпочтительнее: не нужно проделывать отверстия в перекрытиях и кровле. Кроме того, внутренние дымоходы следует располагать на расстоянии от стен (не менее 250 мм, а в случае легковоспламеняющихся отделочных материалов – то 380 мм), при этом приходится применять массивные поддерживающие кронштейны, которые отнюдь не добавляют эстетики.
Установка дымохода снаружи решает вопрос со сливом едкого конденсата вне помещения  и чисткой дымохода от сажи, которую необходимо проводить не менее 2 раз в год, а лучше раза 4.

Ни в коем случае не чистим дымоход выжиганием сажи!

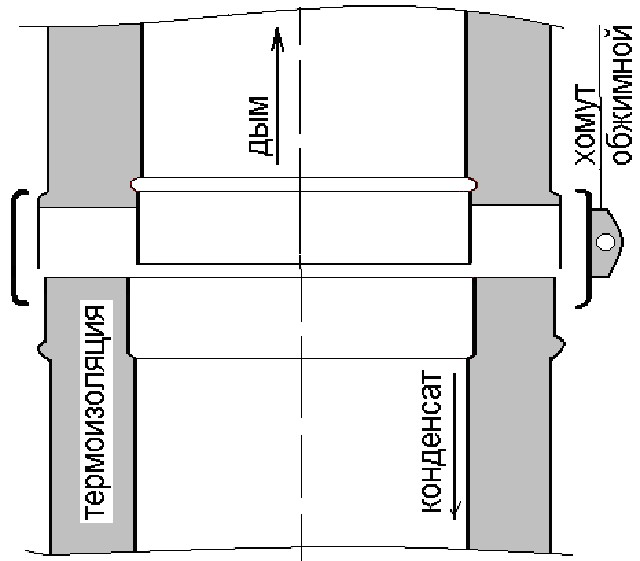

Монтаж производится от котла к крыше, «по дыму», как говорят теплотехники. Каждый последующий модуль вставляется в предыдущий таким образом, что добавляемая внутренняя труба входит во внутреннюю трубу уже установленного модуля, а добавляемая наружная труба наоборот, охватывает предыдущую. Способ расположения внутренних труб называется «по конденсату», так как последний беспрепятственно стекает до слива и не забивается в стыки.


Помним следующие принципы:

  • дымоход крепится к стене кронштейнами через каждые 1-1,5 м; тройник обязательно поддерживается подставкой из уголка;
  • дымоход нигде не должен соприкасаться с другими коммуникациями, в особенности с газовыми трубами или электропроводкой;
  • горизонтальные участки должны быть до 1 м длиной и не более 3 штук;
  • для маломощных отопителей с дымоходами диаметром 100-120 мм очень желательно иметь сразу после выхода из котла вертикальный участок, примерно 1 м длиной, «разгонный» для тяги;
  • все проходы через перекрытия или стены обязательно изолируются негорючим материалом (базальтовая вата) – 150 мм для «сэндвича» и 300 мм для одностенной трубы;
  • стыки не должны быть в местах прохода через стену или перекрытие;
  • устье дымохода закрывается зонтиком от осадков и попадания посторонних предметов.

Профессиональный монтаж с соблюдением всех требований и регулярная чистка дымохода обеспечат ему долгий срок службы, а вам – тепло в доме без хлопот. Купить трубы для дымоходов твёрдотопливных котлов вы можете в интернет-магазине "Все про тепло".
